Horno de recocido de tubos


PARA TUBOS CENTRIFUGADOS DE FUNDICIÓN DÚCTIL DN 100 - DN 700


Capacidad
22000 kg por hora

Distribución del horno

  • Zona 1: Alta temperatura
  • Zona 1: Alta temperatura
  • Zona 4: Zona de enfriamiento
  • Zona 5 + 6: Ferritización

Tipo de calefacción
Quemadores de alta velocidad con combustión completa

Medio de calefacción
Gas
imagen "Ofenpix:rohrglueh-herdwagenofen.jpg"

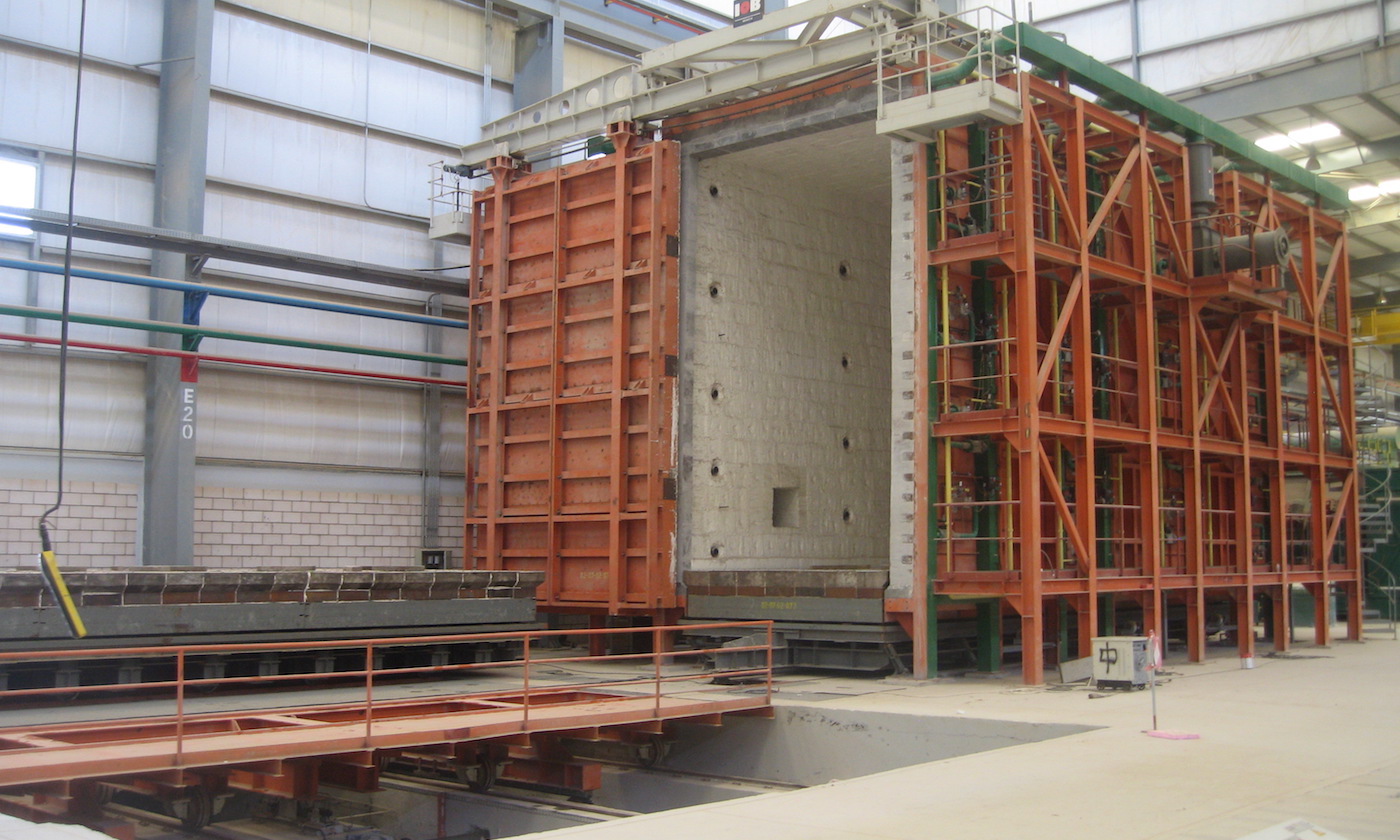

Horno de Carro para Recocido de Tubos


imagen "Ofenpix:rohrgluehofen_1.jpg"
imagen "Ofenpix:rohrgluehofen_2.jpg"

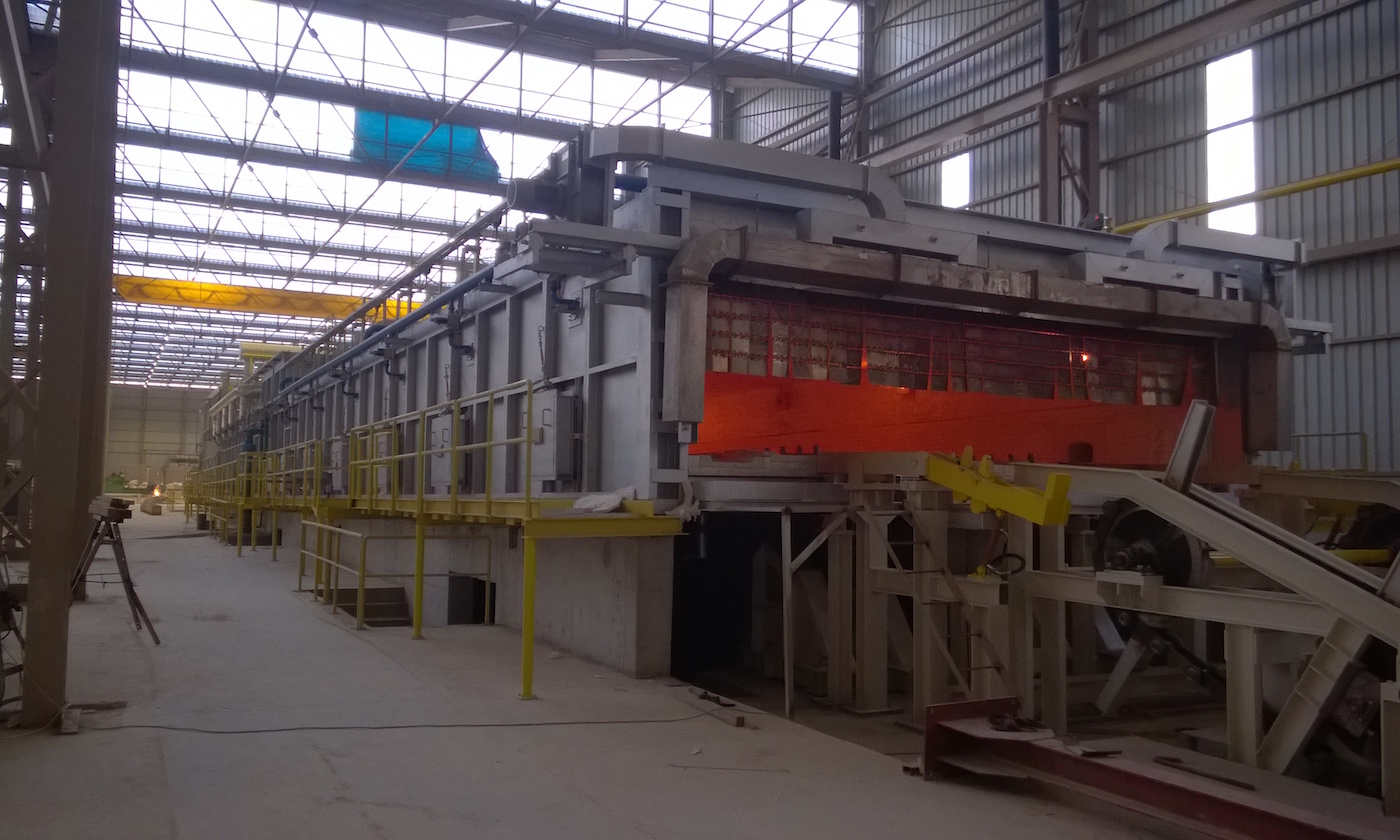

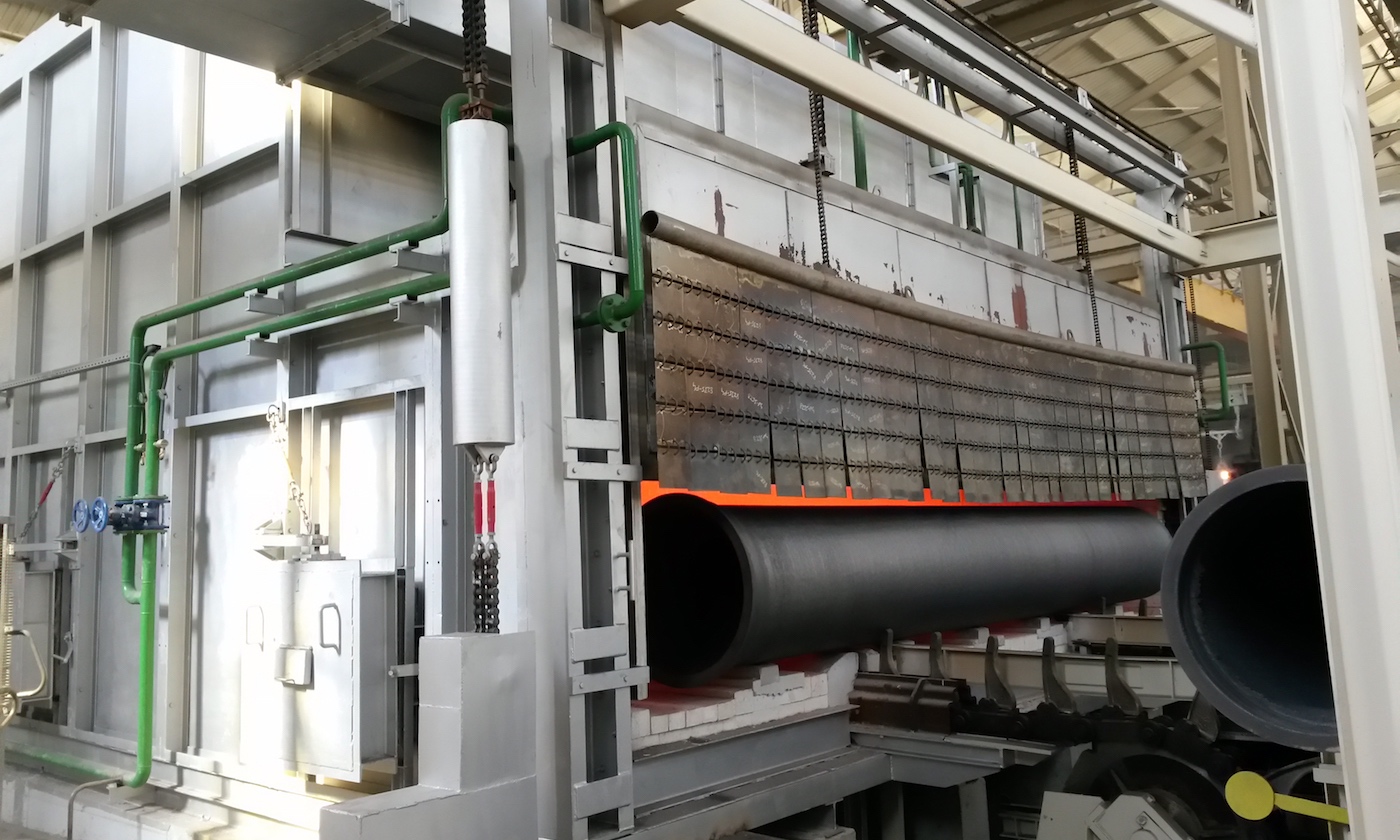

Horno de Recocido de Tubos con Alimentación de Tubos, Limpieza y Centrado de Tubos, en 6 Zonas de Control, con Pre-calentamiento de Aire con Recuperador Central


El horno de recocido de tubos se utiliza para el tratamiento térmico de tubos de hierro fundido centrifugado con el objetivo de alcanzar una calidad de hierro fundido dúctil según la norma ISO. Los tubos creados en las máquinas de centrifugado tienen un diámetro entre 80 y 1000 mm y una longitud de hasta 6300 mm, incluyendo el manguito.

La instalación del horno consta de:

  • Zona de calentamiento (Zona 1)
  • Zona de retención (Zona 2 + 3)
  • Zona de enfriamiento rápido (Zona 4)
  • Zona de ferritización (Zona 5 + 6)

El perfil de temperatura del horno, el diámetro del tubo y la potencia del horno determinan la longitud del mismo. Las longitudes escalonadas son de 28, 32, 36 y 45 metros de longitud efectiva del horno.

Los tubos introducidos en el horno por la máquina de alimentación son transportados horizontalmente a través de la instalación mediante un dispositivo de transporte de cadenas especiales con portadores plegables. El soporte del tubo se realiza mediante una viga de rodillos instalada.

La zona de enfriamiento patentada permite un enfriamiento controlado de los tubos sin inyección de aire en el horno (sin formación de escoria).

El cortinaje de aire patentado en la salida del horno, junto con el control de presión en las zonas 1 - 3 y 5 + 6 del horno, evitan la entrada de aire falso y proporcionan así una alta uniformidad de temperatura en el tubo.

La calefacción se realiza con gas natural, aceite, gas de coque y/o una combinación de estos medios de calefacción. Se logra una alta rentabilidad mediante el uso de un recuperador central para el precalentamiento del aire de combustión.

Los 18 hornos de recocido de tubos construidos por la IOB Industrie-Ofen-Bau GmbH en fabricantes líderes de tubos de hierro fundido dúctil en todo el mundo demuestran el alto nivel de experiencia técnica de la empresa.
